Jakie są trzy główne typy wózków widłowych?

Wybór wózka widłowego to nie tylko zakup sprzętu. Stanowi to ścisłe zobowiązanie na poziomie obiektu. Od tego konkretnego wyboru zależy szerokość korytarzy, gęstość składowania i ogólna wydajność przepływu pracy. Błędne wykonanie oznacza zmarnowaną przestrzeń i wąskie gardła w operacjach.

Nowoczesne łańcuchy dostaw szybko zmierzają w kierunku realizacji dostaw Just-In-Time (JIT). To dynamiczne środowisko logistyczne zawęża główny obszar zainteresowania w zakresie transportu materiałów do trzech głównych kategorii wózków widłowych. Potrzebujesz maszyn zbudowanych pod kątem określonych scenariuszy, a nie zwykłego podnoszenia ciężkich przedmiotów.

Ten przewodnik wykracza poza podstawowe definicje sprzętu. Zapewniamy skupiony na zakupach podział trzech głównych typów funkcjonalnych. Następnie porównujemy te typy ze ścisłymi klasyfikacjami OSHA i praktycznymi realiami dotyczącymi źródeł zasilania. Dowiesz się dokładnie, jak dopasować projekt funkcjonalny, a zwłaszcza dominację Elektryczne wózki widłowe z Twoim układem operacyjnym. Uzbrojeni w te dane, możesz kontrolować gotowość swojego obiektu i podejmować pewne, zgodne z przepisami decyzje zakupowe.

Kluczowe dania na wynos

• Rynek jest w dużej mierze zdominowany przez trzy typy funkcjonalne: wózki widłowe z przeciwwagą (ogólnego przeznaczenia), wózki wysokiego składowania (wydajność w wąskich korytarzach) i zmotoryzowane wózki paletowe (mobilność na poziomie podłogi/stacja).

• OSHA ściśle dzieli je na odrębne „klasy” (od I do VII), które określają niezbędne certyfikaty operatorów i standardy zgodności.

• Elektryczne wózki widłowe stanowią obecnie około dwóch trzecich nowych zakupów ze względu na niższe długoterminowe koszty utrzymania i zerową emisję gazów cieplarnianych w pomieszczeniach, chociaż spalanie wewnętrzne (IC) zachowuje szczególną użyteczność na zewnątrz.

• Zamówienia opierają się na trzech sztywnych parametrach fizycznych: maksymalnym udźwigu, wymiarach środka ciężkości ładunku i trójkącie stabilności.

1. Trzy główne typy wózków widłowych dominujących w nowoczesnych obiektach

Zrozumienie typów wózków widłowych wymaga spojrzenia poza twierdzenia marketingowe. Musisz skupić się na projekcie funkcjonalnym i konkretnych przypadkach użycia. Każda maszyna rozwiązuje unikalny problem przestrzenny, ale wszystkie osiągają twarde ograniczenia fizyczne.

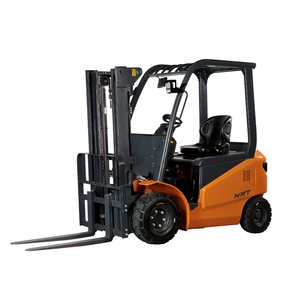

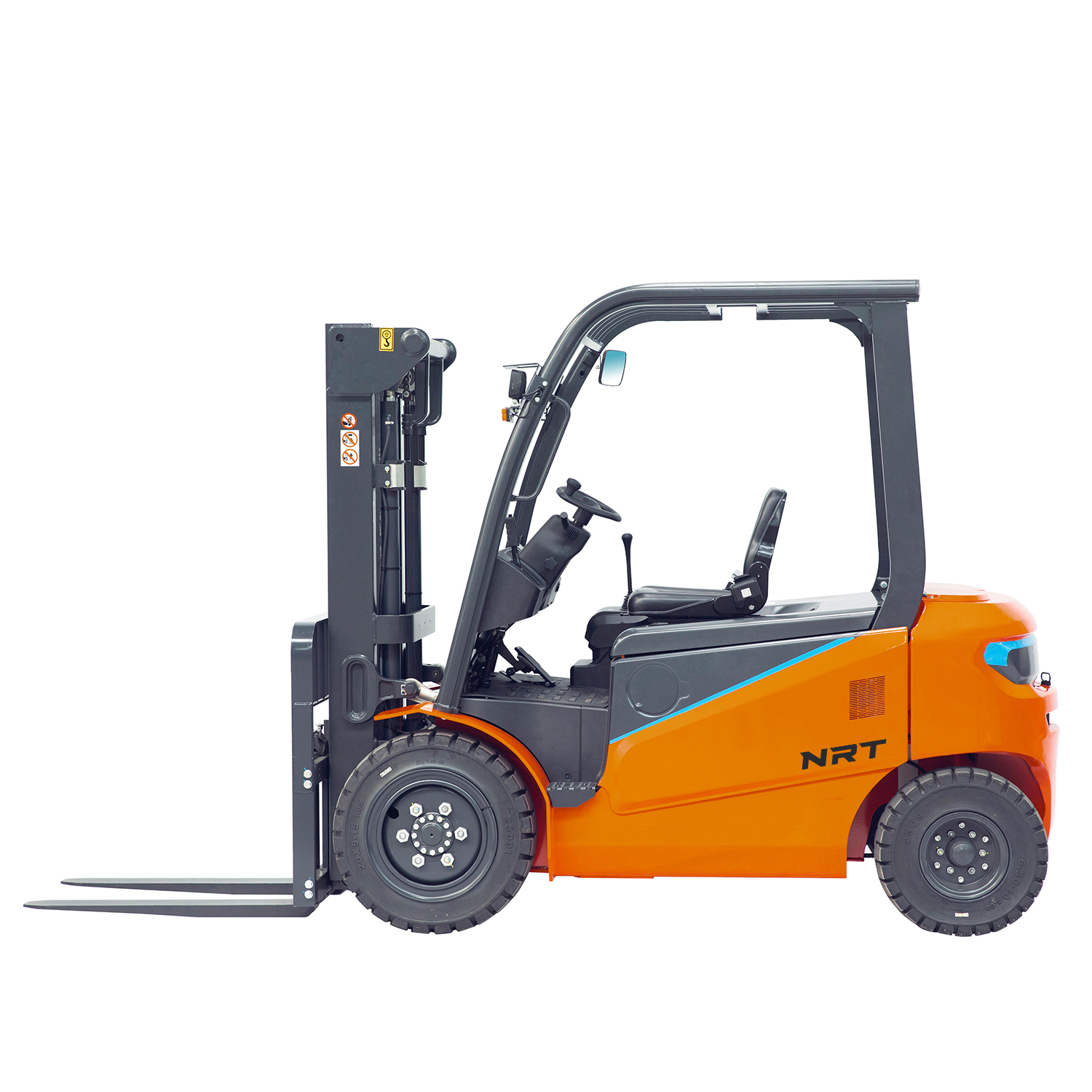

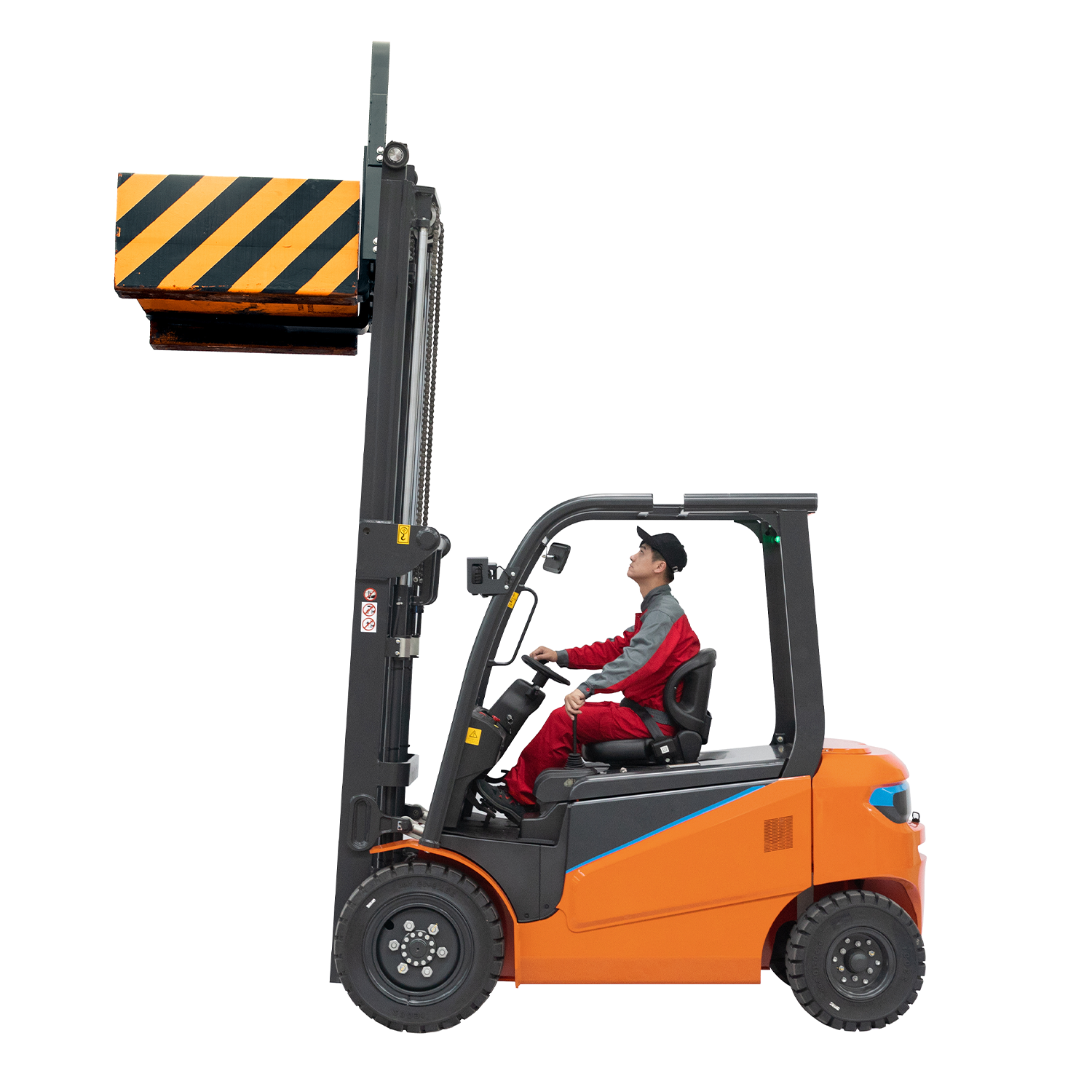

Wózki widłowe z przeciwwagą (uniwersalny koń pociągowy)

Konstrukcja przeciwwagi reprezentuje tradycyjny wizerunek, który większość ludzi kojarzy z wózkami widłowymi. W maszynach tych zastosowano masywny żeliwny obciążnik umieszczony z tyłu podwozia. Ciężar ten aktywnie niweluje duży ładunek podnoszony na przednich widłach.

Ponieważ konstrukcja uwzględnia rozkład ciężaru wewnętrznie, maszyna nie wymaga podpórek. Widły można podjechać bezpośrednio do regału lub krawędzi przyczepy. To natychmiastowe podejście sprawia, że ​​są one niezwykle wszechstronne w przypadku standardowego przenoszenia palet, operacji od dokowania do magazynu i szybkiego załadunku ciężarówek.

Jednak ten prosty projekt wiąże się z pewnymi konsekwencjami przestrzennymi. Modele z przeciwwagą charakteryzują się dużym promieniem skrętu. Aby bezpiecznie manewrować, na ogół wymagają szerokich korytarzy magazynowych, zwykle o rozpiętości od 12 do 13 stóp.

Wózki wysokiego składowania (specjalista od wąskich korytarzy)

Magazyny o dużej gęstości nie mogą sobie pozwolić na korytarze o długości 13 stóp. Wózki wysokiego składowania rozwiązują ten problem przestrzenny poprzez zupełnie inny mechanizm konstrukcyjny. Posiadają dwie zewnętrzne nóżki stabilizujące. Nogi te rozkładają ciężar ładunku bezpośrednio na podłogę. Następnie maszt wysuwa się do przodu, aby „sięgnąć” do systemu regałów.

Operator zwykle stoi bokiem w kabinie. Ta pozycja zapewnia doskonałą widoczność zarówno podczas jazdy do przodu, jak i podnoszenia w górę. Wózki wysokiego składowania sprawdzają się w ciasnych przestrzeniach, z łatwością operując w korytarzach o szerokości od 2 do 9 stóp. Osiągają także ekstremalne wysokości, często przekraczające 40 stóp.

W tej dziedzinie często spotkasz kilka wariantów:

• Stand-up (standard): Podstawowy model używany do przechowywania w regałach o pojedynczej głębokości.

• Podwójna głębokość: posiada mechanizm o zwiększonym zasięgu, zaprojektowany do umieszczania palet w dwóch rzędach głęboko w regałach.

• Wózki okrakowe: mają szersze nogi podstawy, które można przesuwać po zewnętrznej stronie palety, zwiększając stabilność na dużych wysokościach.

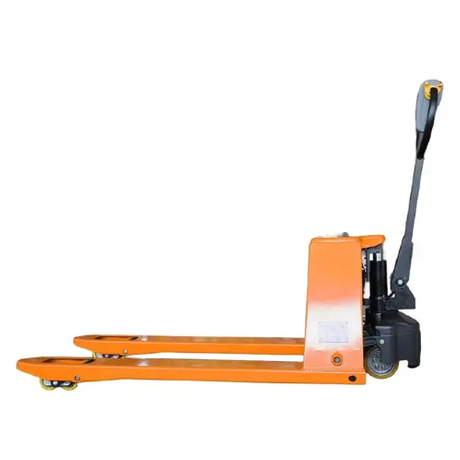

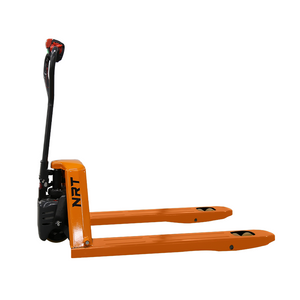

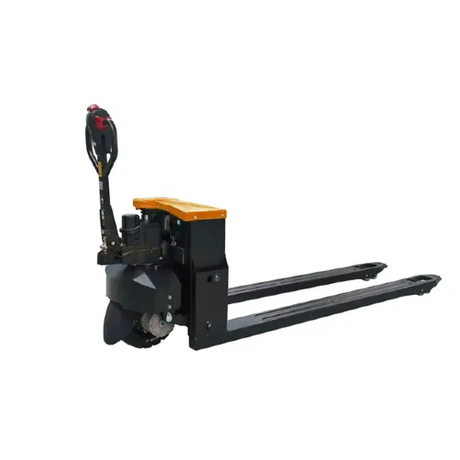

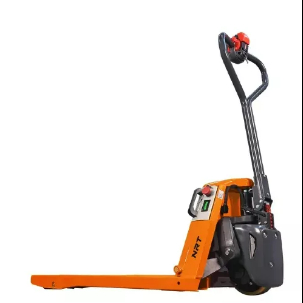

Zmotoryzowane wózki paletowe / wózki podnośnikowe Walkie (rozwiązanie na poziomie podłogi)

Nie każdy ruch materiału wymaga podnoszenia ciężkich przedmiotów. Zmotoryzowane wózki paletowe usuwają ciężkie przeciwwagi i zamknięte kabiny. Operator idzie za urządzeniem, korzystając ze sterownicy lub stoi na małej tylnej platformie.

Te obsługiwane przez pieszego maszyny doskonale nadają się do kompletacji zamówień z niskiego poziomu. Usprawniają etapowanie doków załadunkowych i transport poziomy na krótkich dystansach. Zapewniają ogromną wartość biznesową dzięki niskim kosztom nabycia i niewielkiemu obszarowi operacyjnemu. Co więcej, wymagania dotyczące szkoleń i certyfikacji są ogólnie prostsze w porównaniu z ciężkimi modelami siedzącymi.

2. Ocena źródła zasilania: elektryczne wózki widłowe a spalanie wewnętrzne (IC)

Po wybraniu typu fizycznego stajesz przed głównym wąskim gardłem na etapie podejmowania decyzji: wyborem źródła zasilania. Kupujący muszą ocenić realia konserwacji akumulatorów elektrycznych w porównaniu z zarządzaniem paliwami palnymi.

Sprawa dotycząca elektrycznych wózków widłowych (klasa I, II, III OSHA)

Sektor transportu materiałów szybko się elektryzuje. Wytrzymałe elektryczne wózki widłowe . W pomieszczeniach zamkniętych dominują Żądają wyższych kosztów zakupu z góry, ponieważ trzeba kupić akumulator przemysłowy i zainstalować infrastrukturę do ładowania.

Zapewniają jednak ogromne długoterminowe oszczędności operacyjne. Jednostki te nie mają silników spalinowych, co oznacza, że ​​mają znacznie mniej ruchomych części. Całkowicie eliminujesz koszty paliwa.

Oprócz kosztów zapewniają one niepodlegającą negocjacjom przewagę w zakresie ochrony środowiska i zgodności. Zerowa emisja w pomieszczeniach pozostaje obowiązkowa w przypadku przetwarzania żywności, produkcji farmaceutycznej i wszelkich słabo wentylowanych pomieszczeń wewnętrznych. Ich niski poziom hałasu jest bezpośrednio zgodny z rygorystycznymi normami higieny pracy w pomieszczeniach zamkniętych.

Musisz aktywnie zarządzać ryzykiem wdrożeniowym. Standardowe akumulatory kwasowo-ołowiowe wymagają dedykowanych stacji ładowania i rygorystycznych protokołów nawadniania. W przypadku pracy wielozmianowej możliwe są przestoje związane z wymianą akumulatorów, chyba że zainwestujesz w nowoczesne systemy szybkiego ładowania litowo-jonowego.

Pozostałe przypadki użycia wózków widłowych IC (klasa IV, V OSHA)

Modele spalinowe działają na propanie (LPG), oleju napędowym lub benzynie. Dobrze radzą sobie w środowiskach, w których floty elektryczne mają problemy.

Modele IC nadają się do ciągłej pracy na zewnątrz w nierównym terenie. Pozostają niezbędne w odległych składowiskach drewna lub na placach budowy, gdzie zainstalowanie ciężkiej infrastruktury do ładowania elektrycznego jest po prostu niemożliwe. Możesz zatankować zbiornik propanu w trzy minuty i natychmiast wznowić podnoszenie ciężkich przedmiotów.

Ograniczenia obejmują bieżące wydatki na paliwo i wyższe koszty konserwacji mechanicznej. Musisz serwisować silniki, skrzynie biegów i różne układy płynów. Ponadto operatorzy muszą ściśle monitorować obowiązkowe poziomy zgodności z normą ANSI B56.1 w zakresie hałasu i emisji.

3. Ujednolicenie typów funkcjonalnych z klasyfikacją OSHA

Kupujący muszą zrozumieć, w jaki sposób zwykłe nazwy funkcjonalne odnoszą się do kategorii prawnych. OSHA dzieli te maszyny na odrębne klasy. Klasyfikacje te bezpośrednio określają niezbędne certyfikaty operatorów i standardy zgodności z prawem.

1. Klasa I: Samochody ciężarowe z silnikiem elektrycznym. Dotyczy to standardowych modeli przeciwwag elektrycznych. Aktualne dane rynkowe pokazują, że ta klasa reprezentuje zdecydowaną większość modernizacji nowoczesnej floty.

2. Klasa II: Wózki do wąskich korytarzy z napędem elektrycznym. W tej kategorii legalnie mieszczą się wózki wysokiego składowania, modele o podwójnej głębokości i wózki do kompletacji zamówień.

3. Klasa III: wózki ręczne z silnikiem elektrycznym lub wózki ręczne/jeżdżące. Klasa ta obejmuje zmotoryzowane wózki paletowe i wózki podnośnikowe.

4. Klasa IV: Samochody ciężarowe z silnikiem spalinowym (opony amortyzowane). Są one wyposażone w gładkie opony z pełnej gumy przeznaczone specjalnie do podłóg betonowych w pomieszczeniach.

5. Klasa V: Samochody ciężarowe z silnikiem spalinowym (opony pneumatyczne). Wykorzystują one wypełnione powietrzem lub pełne opony pneumatyczne. Charakteryzują się większą powierzchnią, zbudowaną z myślą o trudnym terenie zewnętrznym.

6. Klasa VI: Ciągniki z silnikami elektrycznymi i spalinowymi. Często nazywane ciągnikami holowniczymi, używane głównie do ciągnięcia ciężkich wózków bagażowych lub pociągów z materiałami.

7. Klasa VII: Terenowe wózki widłowe. Obejmuje to masywne ładowarki teleskopowe zbudowane specjalnie na potrzeby placów budowy i rolnictwa.

Najlepsza praktyka: Nigdy nie pozwalaj operatorowi posiadającemu uprawnienia wyłącznie do obsługi podnośnika paletowego klasy III wskakiwać na wózek wysokiego składowania klasy II. OSHA traktuje je jako całkowicie odrębne kwalifikacje prawne.

4. Podstawowe ramy oceny: jak dobrać rozmiar i wybrać

Przejście od podstawowych definicji do aktywnych zakupów wymaga zastosowania rygorystycznych realiów inżynieryjnych. Nie można kupować w oparciu o domysły. Należy ocenić wskaźniki fizyczne.

Trójkąt stabilności i środek obciążenia

Udźwig nigdy nie jest liczbą statyczną i niezmienną. Standardowy wózek widłowy posiada trzypunktowy układ zawieszenia, tworzący wirtualny „trójkąt stabilności”. Środek ciężkości musi znajdować się wewnątrz tego trójkąta, aby zapobiec przewróceniu.

Producenci opierają podany udźwig na konkretnym środku ciężkości obciążenia. Standardowa maszyna może bezpiecznie podnieść 5000 funtów przy 24-calowym środku załadunkowym (co odpowiada standardowej 48-calowej palecie). Jednakże podnoszenie dłuższych lub nieregularnych ładunków przesuwa środek ciężkości do przodu. Ta zmiana drastycznie zmniejsza bezpieczny udźwig. Podnoszenie ładunku o długości 60 cali może zmniejszyć bezpieczny udźwig z 5000 funtów do 3800 funtów.

Szerokość korytarza a układanie pod kątem prostym

Należy obliczyć niezbędny prześwit, aby mieć pewność, że maszyna będzie mogła bezpiecznie przekształcić się w regał. Obliczenia te uwzględniają możliwość układania pod kątem prostym.

Aby określić minimalną wymaganą przestrzeń w korytarzu, użyj tego standardowego schematu obliczeń:

Ograniczenia w wyborze opon

Powierzchnia podłogi całkowicie dyktuje wybór opon.

• Opony amortyzowane: Te koła z pełnej gumy są umieszczone na mniejszym podwoziu. Wymagają wyłącznie gładkiego betonu wewnętrznego. Oferują zerową amortyzację.

• Opony pneumatyczne: są dostępne w formacie wypełnionym powietrzem lub z pełnej gumy. Tworzą większy ślad. Pneumatykę należy wybrać do asfaltu, żwiru lub mocno zdegradowanych powierzchni placów.

Często popełniany błąd: Próba przejechania maszyną do opon amortyzujących po asfaltowym placu szybko zniszczy osie i gwałtownie wstrząśnie operatorem.

5. Realia wdrożenia i gotowość obiektu

Wdrażanie nowego sprzętu wprowadza ukryte punkty tarcia. Wielu menedżerów ds. zakupów przeocza gotowość obiektów, co prowadzi do kosztownych opóźnień i zagrożeń bezpieczeństwa.

Opłata za stan podłogi

Nie można obsługiwać zaawansowanego sprzętu do wąskich korytarzy na złej podłodze. Dotrzyj do samochodów ciężarowych i ciężkich Elektryczne wózki widłowe wymagają bardzo równych, pozbawionych wad podłóg betonowych. Kiedy wózek wysokiego składowania podnosi maszt na wysokość 35 stóp, niewielkie, półcalowe zagłębienie w betonie podłogi przekłada się na kilkucalowe niebezpieczne kołysanie masztu na górze. Przed zamówieniem wysokich masztów należy sprawdzić płaskość podłogi.

Remonty infrastruktury

Modernizacja całej floty do zasilania energią elektryczną wymaga znacznych modyfikacji budynku. Należy przeprowadzić kompleksowe audyty sieci elektrycznej. Większość standardowych skrzynek z wyłącznikami magazynowymi nie jest w stanie obsłużyć sześciu ciężkich ładowarek uruchamianych jednocześnie na końcu zmiany.

Jeśli używasz tradycyjnych akumulatorów kwasowo-ołowiowych, OSHA wymaga ścisłej zgodności z wentylacją w obszarach ładowania. Akumulatory te wydzielają wodór podczas ładowania. Należy zainstalować odpowiednie wentylatory wyciągowe, stanowiska do awaryjnego przemywania oczu i zestawy do rozlania środków chemicznych.

Implikacje załączników

W magazynach rzadko używa się już gołych wideł. Operacje dodają przesuwy boczne, aby precyzyjnie dostosować rozmieszczenie palet. Używają pozycjonerów wideł do mechanicznej obsługi palet o różnych rozmiarach. Niektórzy dodają ciężkie zaciski do rolek papieru.

Dodanie tych osprzętu hydraulicznego zwiększa ciężar przedniego wózka. Co ważniejsze, przesuwa cały środek ciężkości ładunku do przodu o kilka cali. To natychmiast zmienia trójkąt stabilności i znacznie zmniejsza udźwig podstawy. Nieuwzględnienie obniżenia wartości znamionowej załącznika pozostaje krytycznym przeoczeniem w wielu kalkulacjach zamówień.

Wniosek

Ponowna ocena floty do transportu materiałów wymaga dostosowania maszyn fizycznych do realiów przestrzennych. Wybór pomiędzy wózkiem z przeciwwagą, wózkiem wysokiego składowania lub zmotoryzowanym wózkiem paletowym bezpośrednio wpływa na układ obiektu i gęstość składowania. Co więcej, kluczowy wybór pomiędzy zasilaniem elektrycznym a układem scalonym określa długoterminowe obciążenia konserwacyjne i stan zgodności z wymogami ochrony środowiska.

Przed zainicjowaniem jakichkolwiek formalnych zapytań ofertowych z dealerami wykonaj następujące kroki zorientowane na działanie:

1. Kontroluj wagę palet: Zidentyfikuj bezwzględnie najcięższą wagę palety i najdłuższy wymiar ładunku, aby obliczyć rzeczywisty wymagany środek ciężkości ładunku.

2. Zmierz prześwit: Zmierz najwęższą szerokość korytarza między regałami na poziomie podłogi, upewniając się, że uwzględnisz wystające rogi palet.

3. Oceń infrastrukturę: przejrzyj wydajność lokalnej sieci elektrycznej i parametry płaskości podłogi, aby sprawdzić gotowość obiektu do nowoczesnych modernizacji.

Gromadzenie tych danych operacyjnych gwarantuje zakup maszyn, które optymalizują przepływ pracy, a nie go utrudniają.

Często zadawane pytania

P: Jaka jest różnica pomiędzy swobodnym podnoszeniem a maksymalną wysokością wideł?

Odp.: Swobodny skok wskazuje, jak wysoko mogą unieść się widły, zanim kanały masztu fizycznie zaczną się wysuwać w górę. Wskaźnik ten ma kluczowe znaczenie w przypadku pracy w obszarach o małym prześwicie, takich jak naczepy lub kontenery transportowe. Maksymalna wysokość wideł to po prostu bezwzględnie najwyższa wysokość, jaką widły mogą bezpiecznie osiągnąć przy całkowicie wysuniętym maszcie.

P: Jaki jest najczęściej używany wózek widłowy w magazynach?

Odp.: Elektryczna przeciwwaga OSHA klasy I pozostaje najbardziej dominującą maszyną w ogólnym magazynowaniu. Zapewnia doskonałe uniwersalne zastosowanie w operacjach od doku do magazynu, oferując jednocześnie zerową emisję gazów cieplarnianych w pomieszczeniach i niski poziom hałasu otoczenia.

P: Czy można używać elektrycznego wózka widłowego na zewnątrz?

Odpowiedź: Tak, warunkowo. Podczas gdy tradycyjne modele były przeznaczone wyłącznie do użytku w pomieszczeniach, producenci obecnie budują nowoczesne, uszczelnione modele elektryczne i pneumatyczne specjalnie do użytku na zewnątrz. Nie należy ich jednak eksploatować w ciężkiej, stojącej wodzie lub gęstym błocie w porównaniu z wytrzymałymi odpowiednikami z silnikiem wysokoprężnym klasy V.

P: Co oznaczają podstawowe terminy, takie jak osłona nad głową, oparcie ładunku, przesuw boczny i płyta dokowa?

Odp.: Osłona górna to metalowa klatka chroniąca operatora przed spadającymi gruzami. Zabezpieczenie ładunku zapobiega ześlizgiwaniu się ułożonych w stos przedmiotów na palecie do masztu. Przesuw boczny to osprzęt hydrauliczny umożliwiający boczny ruch wideł w celu precyzyjnego ustawienia. wypełnia Płyta dokowa lukę pomiędzy podłogą magazynu a platformą przyczepy.
